QJ深井潜水泵
QJ深井潜水泵

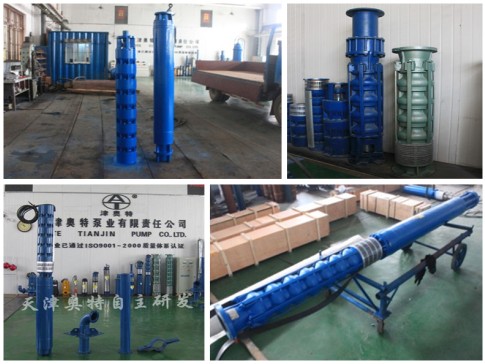

一类深井潜水泵QJ系列,二类里茨深井潜水泵66系列

  天津奥特泵业有限责任公司是一家专业生产潜水泵的专业厂家.长期主打产品为深井潜水泵,该系列产品有铸铁潜水泵,不锈钢潜水泵(根据潜水泵所使用材质命名),根据介质的腐蚀程度不同,可选用不同的材质潜水泵.产品的型号,价格均由公司销售人员为您提供,请您提供产品参数信息(流量、扬程、功率等),方便我们为您选择合适的型号,并报以合理的价格。
ATQJ系列潜水泵
适用范围
  适用与农田灌溉,花园浇水,雨水回收利用系统,,城市供水,企事业单位提起地下水源之用。该设备噪音低,效率高节约电能。

设备优点
1.科学的设计,单级扬程高,特别适合高扬程的需要,运转平稳噪音极低。
2. 选用上等铸造生铁为原料,采用科学配好方铸造保证了铸件分子结构的致密性。
3.数控车床精密加工,保证了部件的平行度与垂直度,所以才能保证泵体的高度同心,当然就延长了使用寿命。
4.在工厂严格的检验,精心的组装,全负荷的性以试验,来保证用户放心的使用。
5.轴瓦采用改进型橡胶轴瓦(保密配方),是普通轴瓦的2倍寿命。
6.泵轴有:普通镀铬、2Cr13、不锈钢431、不锈钢631、蒙乃尔等各种不同材质来适合不同的使用场合。
7.叶轮有不锈钢304、316L、锡青铜、铝青铜等。
8.部分系列的产品借鉴德国里茨技术,加大了周径,充分适应高扬程潜水泵的需要。

允许介质范围
1.无杂质清水,冷冻水/冷却水,雨水,煤矿,铁矿,金属矿等地下涌水,饮用水,矿泉水等。
2.允许工作水温范围+5℃---+25℃
3.固体杂质含量(质量比)不大于0.01%
4.PH值(酸碱度)6.5--8.5
5.硫化氢的含量不大于400mg/L
6.机组必须完全浸没水中工作。

电机参数与使用条件
1.电机使用条件:电动机应完全潜入水中立式使用,其潜入深度不大于70m,最低位置距离井底不少于5 m.
2.电机为连续工作制,不适合频繁启动,起动方式首选软起动或变频起动,次选择为降压起动,起动时间根据功率不同控制在5-25秒范围之内。停止方式首选软停止方式,软停止时间可根据扬程与管路长度不同控制在60--180秒之内。
3.如果用于特殊场合,如矿山抢险可以适当加深潜没深度,但是要在厂方备案,否则不在保修范围之内。

电源:380V/50HZ     660V/50HZ;如果客户需要特殊电压或特殊频率时需要提前告知我们。
安装形式
正常安装方式为立式安装,如果现场不具备立式安装条件的可以联系制造商选用适合卧用的粗短号电机安装。但是卧式安装使用寿命为立式安装的60%左右。

里茨深井潜水泵概述:
  66系列为单、多级潜水电泵。适用于农田灌溉,花园浇水,喷泉景观。可以卧式使用(但是寿命要短于立式使用)雨水回收利用系统,矿山排水,抢险,城市供水,企事业单位提取地下水源之用,该设备噪音低,效率高节约电能。

结构及工作原理:
  泵的工作部分是机组的核心。由叶轮、泵轴、吸入泵、中壳、压出壳、轴瓦等零件组成。
  叶轮装在泵轴上,由轴传递扭矩,当电机旋转时,通过套筒联轴器带动与泵轴一起转动,水流经在吸入壳上的滤水网吸进,在叶轮的作用下,速度能和压力能同时增加。
  并通过中壳、压出壳、逆止阀经扬水管流出,水压与叶轮的个数成正比增加。
  泵工作部分中的吸入壳、中壳、压入壳由拉紧螺栓紧固成一体。吸入泵、压出壳内各有一个轴瓦,用以支承泵轴的转动,用水润滑。
  除此以外,每个中壳中还有一个衬套作为附加支承。
  叶轮在轴向的位置利用装挡套、定位套、轴套并通过轴头锁紧螺母、挡圈调整垫片厚度来保证对于扬程较高,级数较多的泵工作部分,分上下两部分,通过中间连接壳,各由拉紧螺栓固定为一体;中间连接壳中也装有一个轴瓦。
  对于轴向力较大的泵,在叶轮的后盖板处,并有平衡孔平衡部分轴向力,剩余的轴向力由电机承受。
  本系列泵各部件径向配合轴向定位尺寸制造精度高,以保证同心度和轴向窜量要求、运转平衡可靠、使用寿命长。

管路部分:
  管路部分起导流和悬吊水泵的作用。
  管路部分由逆止阀、扬水管、泵座等零件组成。
  逆止阀进出口分别与压出壳扬水管连接,其作用是为防止停机时水流倒流引起电泵反转水流从逆止阀流出。经由扬水管,泵座,闸阀及地面管道输送到目的地。
  泵座稳固在混泥土基础上,承受着整个机组下井部分的重量。

电机参数:
  潜水电机为清水润滑,使用前必须给电机腔内注满洁净的清水(注:一定要注满否则将减少电机的使用寿命)如果忘记加水电机将迅速烧坏。电机防护等级:IPX8  绝缘等级:E

使用电源:
  低压常用电压:380V/50HZ    660V/50HZ    如果客户需要特殊电压或特殊频率时需要提前告知我们。高压电压:3000V/50HZ,6000V/50HZ
,10000V/50HZ。
材质
   1. 叶轮:铸铁HT200,或锡青铜(ZcuSn3ZnBPb6Nil)
   2. 中壳、压出壳、吸入壳:铸铁HT200,或不锈钢
   3. 泵轴:不锈钢2Cr13(1050℃调制处理,加强扭矩)
   4. 拉紧螺栓:20#钢板裁剪而成。端部焊接不锈钢螺栓304材质
   5. 逆止阀:阀体,阀座ZG230-450:阀盘、阀环、阀杆Cr17Ni2
   6. 接口垫:橡胶石板
   7. 电机密封:橡胶密封0形环:机械密封。电机热膨胀调节囊均为橡胶材质

设备优点:
   1. 在工厂的精心组装保证了现场迅速可靠的安装
   2. 采用多级叶轮串联,噪音极小。
   3. 外装的止回阀便于维修与更换,防止水锤冲击
   4. 单级扬程高:可降低整个机组的高度增加运转的稳定性,轴瓦采用耐磨锡青铜。
