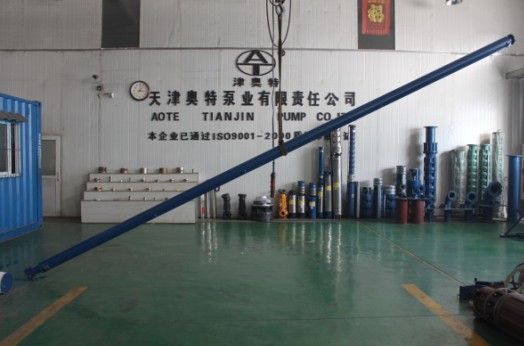

一类小口径/千米地热井用泵
AT540QJR型热水泵运转稳定、噪音小、效率高。泵体外观较细,可以适用于小口径的深井中(温泉井专用泵)。传统高扬程潜水泵之所以容易出问题的原因在于,传统潜水泵无法克服轴向力过大这个因素。而AT540QJ系列高扬程潜水泵采用了悬浮式叶轮结构,无轴向力设计技术,电机只承担输出扭矩的作用,所以机组运行特别稳定。在机组材质上,我公司采用多项特种材料,耐磨,耐腐蚀、在较恶劣的环境中依然能够稳定运行。
设备特点:
1、电机、水泵—体,潜入水中运行,无火星、防爆,安全可靠。
2、对井管无特殊要求,对输水管只要能承受相应压力即可。
3、安装使用维护方便简单,占地面积小,不需建造泵房。
4、结构简单,节省原材料。
5、效率高、节能、单级扬程高、流量大、扬程高、进口德国高效节能电机、如:AT200QJ系列潜水电机可做到110KW(最大外径184mm) 、2级转速(2900/分钟)可以做到410KW、水泵外径最小可以做到134mm。
【热水潜水泵】参数规格
流量:5-50m³/h 扬程:250-1550m 机组外径最大:150mm
使用环境及条件:
1、电源频率为50Hz,额定电压为380v或440V、550V、660v、1140V或高压3KV、6KV、10KV(允差+ -5%)的三相交流电源。
2、固体物含量(按质量计)不大于0.01%。
3、被抽送液体的酸喊度PH值为6.5-8.5。
4、输送介质温度不超过20℃。
5、水泵进水口必须在动水位lm以下,但潜水深度不超过静水位以70m,电泵下端距井底水深最少lm。
6、要求井正直,井壁光滑,井管不得错开。
高扬程特种潜水电泵,适用于从深井、矿中提取地下水,可用于金矿、银矿、铁矿、煤矿抢险、工地排水使用。 (流量每小时可达到50吨、扬程可达到1550米)。
材质
1.叶轮:含镍铸铁材质
2.中壳:高硬度16锰碳钢材质
3.泵轴:高强度,耐腐蚀,蒙乃尔品牌
4.接口垫:橡胶石板
5.电机密封:橡胶密封0形环:机械密封。电机热膨胀调节囊均为橡胶材质
二类小口径/千米地热井用泵
潜油电泵概述
潜油电泵是油田机械采油的重要设备之一。机组工作方式:由地面电源通过变压器控制箱,后经电缆给电机馈电,是电机运转驱动多级离心泵,将井液举升到地面。

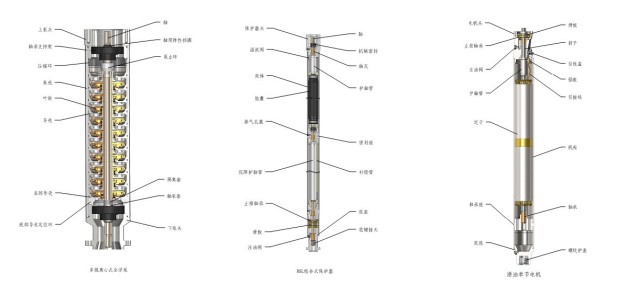

潜油电泵原以美国三大公司引进,经改造开发了各种系列,并获得了较高的泵效、扬程及流量。潜油泵是一种多级离心泵,每一级由一个旋转的叶轮和一个固定的导轮组成,叶轮分浮动和压紧两种,叶轮的结构决定泵的排量,叶轮的级数决定泵的扬程。
潜油电泵机组是一种机械采油设备。其作用就是将井下的液体抽送到地面;潜油电泵适用于套管直径为4?″ 5?″、7″ 、 9 5/8″ ,在50Hz下,适用于5?″套管机组的额定排量为15~700m3/d,扬程在3000m以下,在60Hz下,机组的额定排量为18~840m3/d;适用于7″ 套管机组的额定排量为200 ~ 1200m3/d,扬程在3000m以下,在60Hz下,机组的额定排量为240~1440m3/d;机组耐温等级分别适用于井温90℃、 120℃、 150℃、 180℃;工作介质除原油外,还有水、天然气、砂等。
潜油电泵机组的组成
潜油电泵机组主要由三个部分组成
1、井下部分:潜油离心泵、分离器、保护器 、潜油电机、潜油电缆;
2、地面设备:定频驱动:降压变压器、控制柜;变频驱动:降压变压器、变频器、升压变压器;
3、辅助设备:扶正器、测温测压装置、单流阀、泄油阀、接线盒。
潜油电泵机组的工作原理及特点
潜油电泵机组以电能为动力源,电网电压首先经过降压变压器改变电压后,输入到变频器中,经过变频器换至所需的电源频率后(60赫兹),输入到升压变压器,将电压提升到电机所需电压(400~3000v),通过潜油电缆将电能输给潜油电机,潜油电机将电能转换为机械能,带动潜油离心泵高速旋转,潜油离心泵中的每级叶轮、导壳使井液压力逐步提高,在潜油泵出口处达到潜油泵要求的举升扬程,井液通过油管被举升至地面,再通过地面管线传送至地面集输系统。
潜油电机是工作频率为50Hz(或60Hz)的两极三相鼠笼式电机。依靠增加电机的长度和转子的节数来达到所需要的功率,电机采用浸漆绝缘达到H级(200℃/392F).电机与电缆的联接可按用户的要求采用插接式或绕包式。
站内热水潜水泵选型参数表
|
