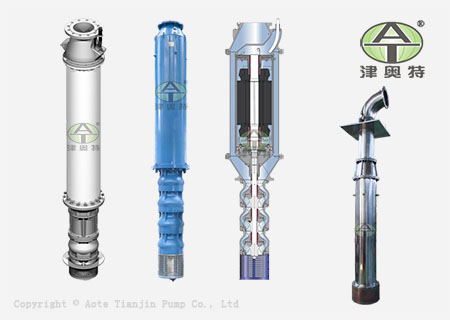

| QJX下吸式潜水泵，可以立式、卧式使用，更好的适应矿下复杂环境；传统QJ系列卧用潜水泵，对矿井下的积水无法排干净，不便于井下工作，新型下吸式潜水泵，可以将井下高于0.01m水排出井外；天津奥特泵业是一家制造，研发，创新，销售一体的现代化企业，我公司可以定制适应不同环境的下吸式潜水泵，有特殊要求请及时告知！
.jpg)
天津奥特泵业生产的QJX系列新型矿用潜水泵，适用于从深井、矿中提取地下水，可用于金矿、银矿、铁矿、煤矿抢险、工地排水使用。 (流量每小时可达到4800吨、扬程可达到800米)
主要技术创新点
下吸式井用潜水电泵的研究是针对普通井用潜水电泵在高含沙量工况下使用时，存在易被井中泥沙淤积而烧毁电机的问题，研制了一种新型下吸式井用潜水电泵，解决了含沙量大的深井中提水的难题。
（1）采用一种新型结构，将潜水电泵的水泵分为上、下两部分。在潜水电机的上面配套现有的QJ系列井用潜水电泵，通用性强。在潜水电机底部装有一套单级水泵，使潜水电泵形成下吸式，可以抽干地表水，防止电机周围泥沙淤积，解决了电机因散热不良而烧毁的难题，同时避开了电机在高压水中难以密封的问题。使抽送介质的含沙量由原来的0.01%提高到0.1%。
（2）按照防沙的要求设计，伸出电机轴的两端，分别装有机械密封装置，以防止抽送介质进入电机腔，保证了潜水电机在抽送介质中可靠运行。
（3）结构上采用电机内装式，即电机外面装有水套。电机底部的水通过水套进入电机上面的水泵进水节，并且还有冷却电机的作用。
结构先进、操作简单、质量轻、体积小、性能可靠，解决了含沙量大于0.01%的深井中提水的难题，下吸式井用潜水电泵以其可抽干地面积水、具有一定排污能力、扬程高的特点，拓展了使用范围，其可用于施工现场如煤矿建井施工工作面、采掘工作面等的排水。此产品的先进结构，为排灌技术注入新的活力，推动了泵行业的可持续发展。
QJX下吸式潜水泵特点：
1、电机、水泵—体，潜入水中运行，无火星、防爆，安全可靠。
2、对井管无特殊要求，对输水管只要能承受相应压力即可。
3、安装使用维护方便简单，占地面积小，不需建造泵房。
4、结构简单，节省原材料。
5、效率高、节能、单级扬程高、流量大、扬程高、进口德国高效节能电机、如： AT200QJX系列潜水电机可做到110KW(最大外径184mm) 、2级转速（2900/分钟）可以做到410KW、水泵外径最小可以做到134mm。
QJX下吸式潜水泵使用环境及要求；
1、电源频率为50Hz，额定电压为380v或440V、550V、660v、1140V或高压3KV、6KV、（允差+ -5%）的三相交流电源。
2、一般无腐蚀性清水.
3、固体物含量(按质量计)不大于0．01％。
4、被抽送液体的酸喊度PH值为6.5-8.5。
5、水中氯含量不大于400mg/L.
6、硫化氢含量不大于1.5mg/L
7、输送介质温度不超过20℃。
8、水泵进水口必须在动水位lm以下，电泵下端距井底水深最少lm。
9、要求井正直，井壁光滑，井管不得错开。
QJX下吸式潜水泵结构特点；
1、QJ系列矿用潜水电泵，由潜水三相异步电动和水泵两大部分组成。电动机与其上部的泵体直联，电机轴上端设有可靠的轴封装置，能有效地防止电动机内的冷却液与所抽送的介质之间的交换，保证水泵长期安全可靠地运行。
2、潜水泵为单吸多级立式离心泵；潜水电机为充水湿式、立式井用潜水异步电动机。电机与水泵通过筒式联轴器直联。
3、电动机绕组为尼龙护套聚乙烯耐水电磁线。电机腔内注满洁净的清水即可.
4、电机导轴承采用水润滑轴承。电机下部没有能承受水泵上下轴向力的止推轴承，高扬程水泵的止推轴承采用含镍铜扇形块，和它对磨的是进口的菲勒伯斯滑板，承受水泵的上下轴向力。
站内QJX下吸式潜水泵选型请参照热水潜水泵选型参数表
|
流量：1-20m³/h
|
|
|
流量：10-50m³/h
|
|
|
流量：10-100m³/h
|
|
|
流量：50-200m³/h
|
|
|
流量：160-370m³/h
|
|
|
流量：300-450m³/h
|
|
|
流量：300-900m³/h
|
|
|
流量：5-45m³/h;扬程最大3000m
|
|
|
